| DZ47LE-32 1P+N系列小型漏电断路器 |
2015/10/26 9:50:32 浏览次数：4962 |
 |
适用范围
该剩余电流动作断路器适用于交流50Hz/60Hz，额定电压230V至400V，额定电流2A至32A的线路中，作漏电保护之用，当有人触电或电路泄漏电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速自动切断故障电源，间接保障人身及用电设备的安全。
剩余电流动作断路器同时具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作为线路的不频繁转换之用。
本产品符合GB16917.1、IEC61009-1标准，获得CCC认证。
分类
◇按额定电流分：2A、4A、6A、10A、16A、20A、25A、32A；
◇按额定剩余动作电流I△n分：15mA、30mA、50mA、75mA、100mA；
◇按极数和电流回路分：
单极两线剩余电流动作断路器，用1P+N表示；
二极剩余电流动作断路器，用2P表示；
三极剩余电流动作断路器，用3P表示；
三极四线剩余电流动作断路器，用3P+N表示；
四极剩余电流动作断路器，用4P表示；
◇按瞬时脱扣器特性分：C型（5~10）In、D型（10~16）In。

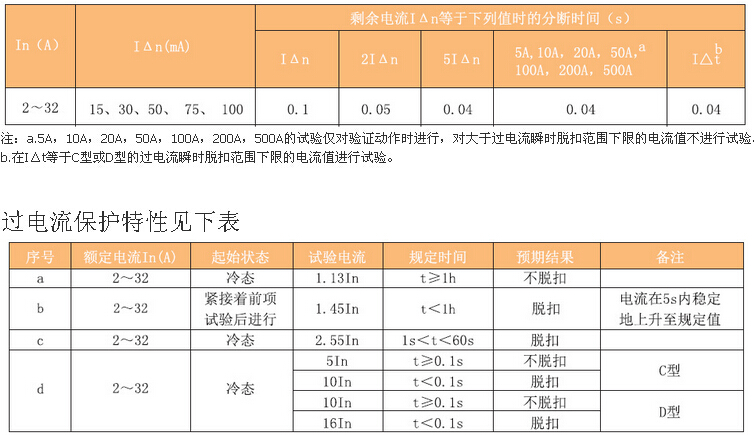

剩余电流动作的分断时间见下表
注：以上试验时基准环境温度为30℃~35℃。
◇绝缘耐冲击电压性能
各极连接在一起与中性极之间能承受峰值为6000V的冲击电压；
中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压；
剩余电流动作断路器在峰值电流为200A冲击电流，具有承受能力并不引起误动作。
接线螺钉扭矩应不小于1.5N• m。
周围空气温度：
周围空气温度最高温度﹢ 40℃最低不低于﹣ 5℃，24h平均不超过﹢ 35℃，周围空气温度对剩余电流动作断路器的影响见下表。

|
|
|
|
