概述
TGFS7电气火灾监控系统适用于低压配电系统中。用于监测低压配电工作系统中有关会引起电气火灾发生的电气故障隐患。并通过监控系统主机采集监测数据作为集中控制和集中管理。当被保护线路中被探测参数超过报警设定值时，能发出报警信号、控制信号、并能指示出报警部位的系统。
TGFS7电气火灾监控系统包括组合式、分体式电气火灾监控探测器、及多路监控单元、监控主机设备这几大功能系统模块，可根据用户的需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。满足用户对于自身配电系统的监控定制需求，配合组成完全满足每一个配电系统应用的电气火灾监控系统。
使用TGFD7组合式监控探测器不仅能够满足精确检测系统的漏电电流和其它电气参数，而且可以通过液晶屏幕来显示测量的结果、参数的设置和故障报警信息。
TGFD7分体式多路监控探测器更便于集中分区域管理探测器信息，做到集中显示，集中报警，精确定位报警点，方便查询和用户使用。
TGFS7电气火灾监控主机设备集成通讯、远程控制功能，能发出报警信号，控制信号，并能指示报警信号的发出位置。具备大型数据库管理能力和数据输出功能。
型号定义
TGFD7-□□□监控探测器（组合式）
注：
额定工作电流：16A、20A、32A、40A、50A、63A、80A、100A、125A、160A、200A、225A
组合式探测器：内置断路器、漏电电流互感器、过电流互感器；集液晶中文显示、声光报警、参数设置、数据通讯于一体。
功能检测选项：C漏电电流、电压监测
D漏电电流、电压监测、过电流监测包括接地及三相不平衡监测
H漏电电流、温度监测
用户定制：用户可以定制以下工作电流等级的探测器：如300A等。
TGFD7-X□□□电气火灾监控探测器（分体式）
注：
额定工作电流：
16A、20A、32A、40A、50A、63A、80A、100A、125A、160A、200A、225A、250A、300A、320A、400A、500A、630A、800A
分体式探测器：
与断路器分体、外置漏电电流、过电流、电压、温度等传感器；集液晶中文显示、声光报警、参数设置、数据通讯于一体。
功能监测选项：B漏电电流
C漏电电流、电压监测
D漏电电流、电压监测、过电流监测（包括接地监测）
H漏电电流、外置温度监测
安装方式：Q嵌入式安装
G固定式和导轨式安装
用户定制：用户可以定制各种工作电流等级的探测器：如1250A等。
TGFD7-□□电气火灾监控探测器（多路分体式即监控单元）
注：
多路分体式探测器（用数字表示连接探测器数量）；
4 四路探测器
8 八路探测器
6 十六路探测器
功能监测选项：
漏电电流、外置温度监测、集液晶中文显示、声光报警、参数设置、数据通讯于一体。
TGFS7-□电气火灾监控系统主机设备
注：
安装方式：B（1000） 壁挂式
Q（2000） 琴台式
L（3000） 立柜式
T 用户自备台式电脑和自备消防应急电源只需要安装本公司系统驱动程序
连接探测器数量：根据用户定制要求具体设定。

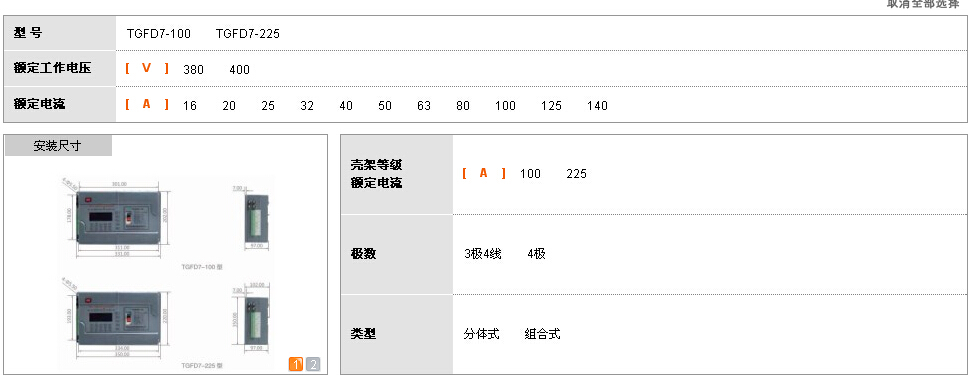

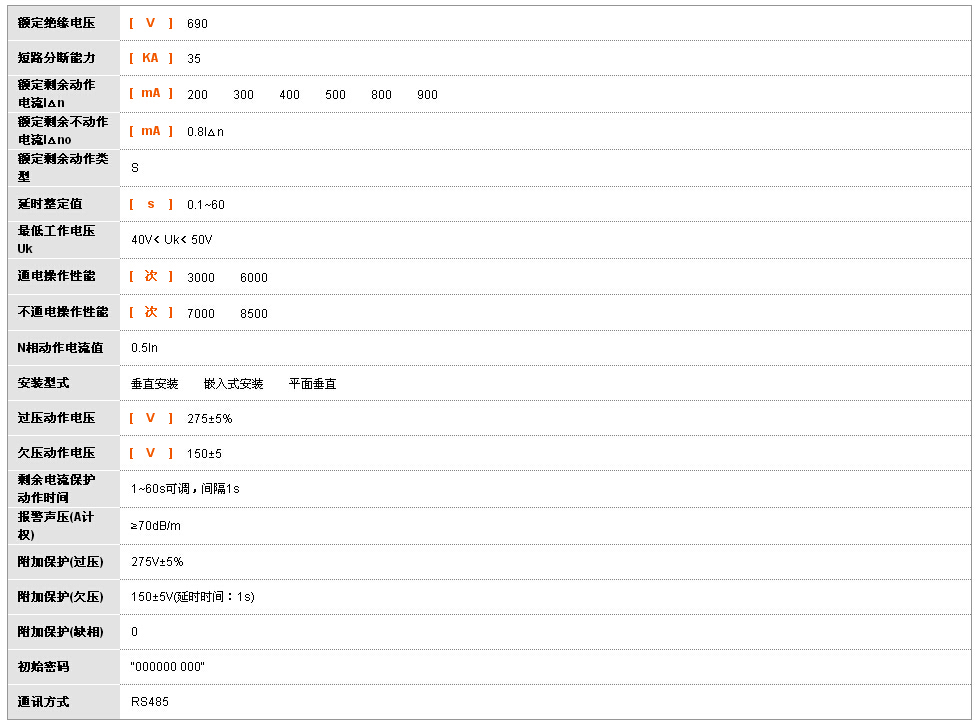

TGFD7-□□□Z电气火灾监控探测器（组合式）
工作电源：AC220V（或三相400V，现场取电）。
额定工作电流：16A-225A。
漏电电流报警：100mA、200mA、300mA、500mA及其它设定值（可调），监测精度0.5级。
极数：4极。
过电流报警1.2ln，延时≤ 60s、监测精度0.5级。
过零报警0.5-0.8lr（可调），延时≤ 60s、监测精度0.5级。
三相用电不平衡报警。
过电压报警1.15Un，延时≤ 60s、监测精度, 0.5级。
存储N条报警信息记录。
液晶中文显示菜单、方便客户设置。
外置声光报警功能。
消防传感器、温度传感器输入接口（总线制）。
DC12V~30V消防输入控制。
消防联动功能。
RS485通讯（有效通讯距离1.2km）。
TGFD7-X□□□电气火灾监控探测器（分体式）
工作电源：AC220V（或三相400V，现场取电）。
额定工作电流：16A-800A。
漏电电流报警：1OOmA、200mA、500mA及其它设定值（可调），监测精度0.5级。
过电流报警1.2ln，延时≤ 60s、监测精度0.5级（用户可选择）。
过零报警0.5-0.8ln（可调），延时≤ 60s、监测精度0.5级（用户可选择）。
三相用电不平衡报警。
过电压报警1.15Un，延时≤ 60s、监测精度0.5级（用户可选择）。
存储N条报警信息记录。
液晶中文显示菜单、方便客户设置。
外置声光报警功能。
消防传感器、温度传感器输入接口（总线制）。
DC12V-30V消防输入控制。
消防联动功能。
嵌入式、固定式、导轨式三种结构三种安装方式。
RS485通讯（有效通讯距离1.2km）。
TGFS7-□电气火灾监控系统主机设备
工作电源：AC220V（现场取电或者内置电源4h取电）。
分为壁挂式(B)、琴台式(Q)、立柜式(L)以及用户自备电脑监控平台等几种供货方式。
可连接N台监控探测器。
可对接入探测器进行数据采集并保存（时间间隔10分钟）。
实时监控显示接入探测器电气参数，报警记录。
具备声光报警功能并显示报警点。
可远程控制接入探测器控制主开关跳闸。
存储1年报警信息及探测器1个月用电参数实时记录。
标准配置人性化管理软件、方便用户管理。
专业人员专业术语指令操控，防无关人员或随意关断监控。
外置打印机，方便打印历史记录。
配有USB接口、方便拷贝。
RS485通讯，有效通讯距离1.2km。
TGLS□□□*□□方形过孔漏电店里传感器
过孔尺寸
|
电流等级
|
100A
|
225A
|
400A
|
630A
|
|
过孔尺寸
|
150mm*20mm
|
150mm*30mm
|
225mm*50mm
|
300mm*80mm
|
TGFS7-□电气火灾监控系统主机设备
注：
直接接单相AC220V市电或者应急电源供电；
上位机通讯总线采用屏蔽双绞线：RVSP-2*1.5mm² 。
